系統圖
概述
-

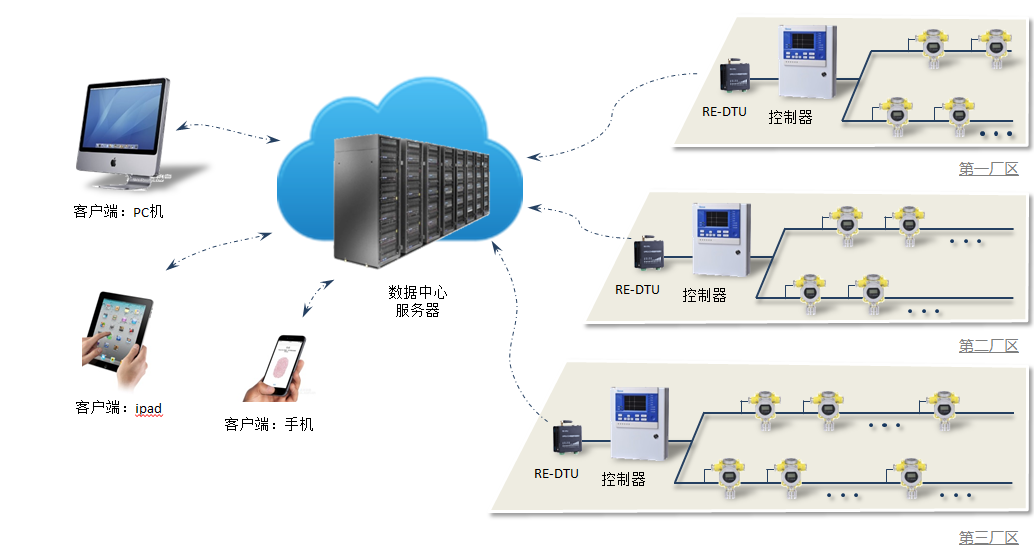

氣體報警控制器與氣體探測器之間采用m-bus兩總線通訊，控制器與總監視平臺之間通過GPRS數據傳輸?？刂破鳛榉欠辣a(chǎn)品安裝在值班室或監控室，氣體探測器為防爆型產品，防爆等級為Exd IIC T6 Gb可安裝在危險場所的1區2區，數據中心服務器可自建或租賃，客戶端通過網頁瀏覽查看現場設備運行的狀態
控制器通過查詢的方式獲取探測器的信息，經高速CPU數據處理，通過LCD顯示出現場探測器的濃度、狀態，當探測器濃度超限時，控制器會發出聲光報警同時輸出控制器聯動外接設備。
若現場選裝電磁閥或排風扇，控制在濃度報警的同時會輸出聯動信號切斷電磁閥啟動排風扇。
每臺控制器需配置一臺RE-DTU GPRS數據傳輸模塊，通過GPRS模塊可將控制器的狀態、數據周期性發送至數據中心，數據永久保存。
客戶端通過聯網登陸服務器的IP地址查看設備的狀態、數據、歷史信息等。
RE-DTU GPRS數據模塊內置SIM卡，需每月開通流量服務費，定期繳費。
配置明細
|
序號 |
產品名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
01 |
可燃?xì)怏w報警控制器 |
RBK-6000-ZL系列 |
臺 |
/ |
|
|
02 |
點型氣體探測器 |
RBT-6000-ZL系列 |
只 |
/ |
|
|
03 |
安裝線纜 |
RVS 2×2.5mm2 |
米 |
/ |
|
|
04 |
執行器 |
/ |
個 |
/ |
選配（實現分區信號控制） |
|
05 |
電磁閥 |
|
個 |
/ |
選配 |
|
06 |
排風扇 |
|
個 |
|
選配 |
|
07 |
數據發射模塊 |
RE-DTU（GPRS） |
個 |
/ |
內置SIM卡，定期繳費 |
|
08 |
服務器 |
/ |
|
|
配置需求（自建或租賃）： 型號：IBM System x3650 M4 CPU Xeon E2609 2.4GH (四核2.4處理器) 內存 2*8GB DDRⅢ 最大內存容量64GB； 硬盤3*300GB SAS 支持熱插拔硬盤 RIAD5； DVD 16×倍數 DVD+/-RW 刻錄機；集成雙千兆網卡； 集成遠程管理模塊 冗余電源 |
|
|
固定的公網IP |
|
|
|
10M寬帶 |
|
09 |
上位機軟件 |
RBK-2000 |
|
|
通訊管理功能\實時服務功能\歷史服務功能\報表管理功能\ 設備管理功能\事項服務功能\數據歸檔功能\趨勢曲線 統計計算功能\事項查看器功能\報警服務功能\人機會話功能\數據庫管理功能\繪圖工具和數據庫編輯器\終生免費升級\無限點接入\網絡管理模塊\用戶權限管理\B/S架構\WEB發布 移動辦公發布 |
|
|
客戶端：手機\ipad\PC機 |
|
|
|
能上網 |
|
|
|
|
|
|
|
